看门狗定时器
看门狗定时器
安全功能应用程序
看门狗定时器用于自动产生系统复位信号，如果微控制器或微处理器忽略定期发送脉冲。监控低供电电压是看门狗集成电路的一个额外的、共同的特征。
配料
- 任何GreenPAK W / ACMP的
- 不需要其他组件

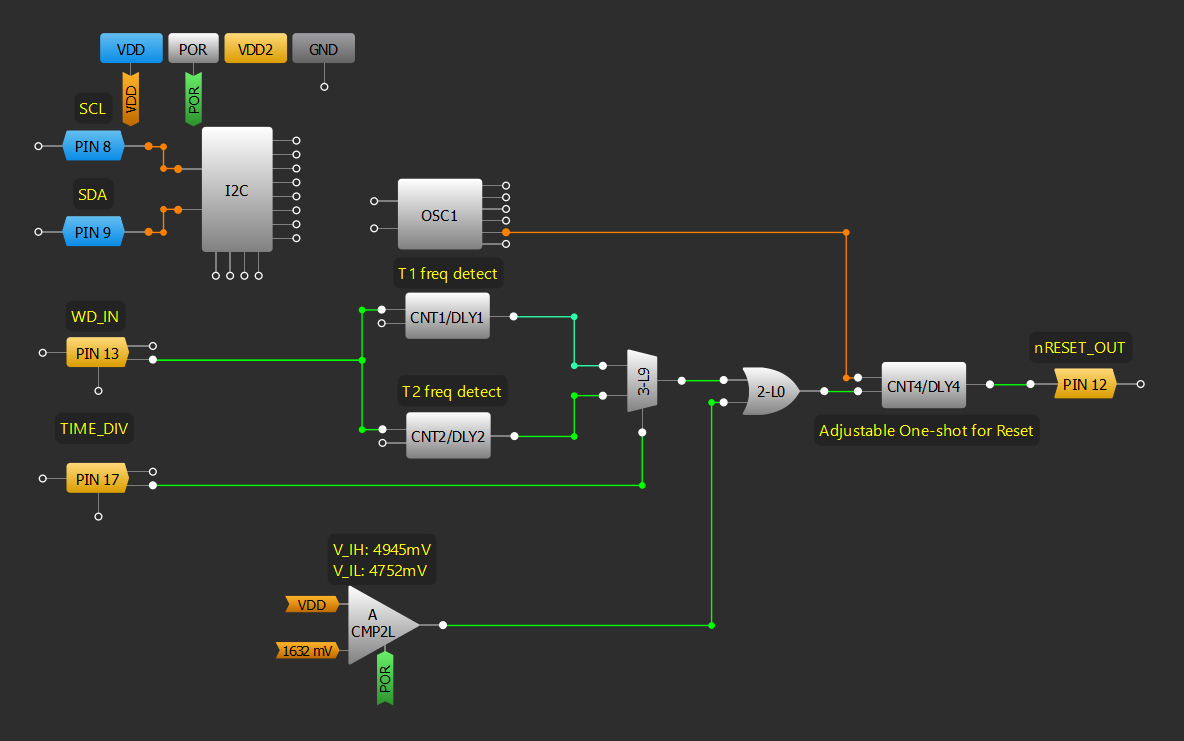

GreenPAK图
设计步骤
- 用ACMP设置欠压阈值。
- 配置两条CNT / DLY块作为频率检测。
- 设计数字逻辑，结合有源信号从欠压和看门狗超时。
- 增加一个一次性计数器来触发复位脉冲。它可以被反转为低活性。
资源
GreenPAK Designer文件
- 看门狗定时器GP（5.33 KB）
