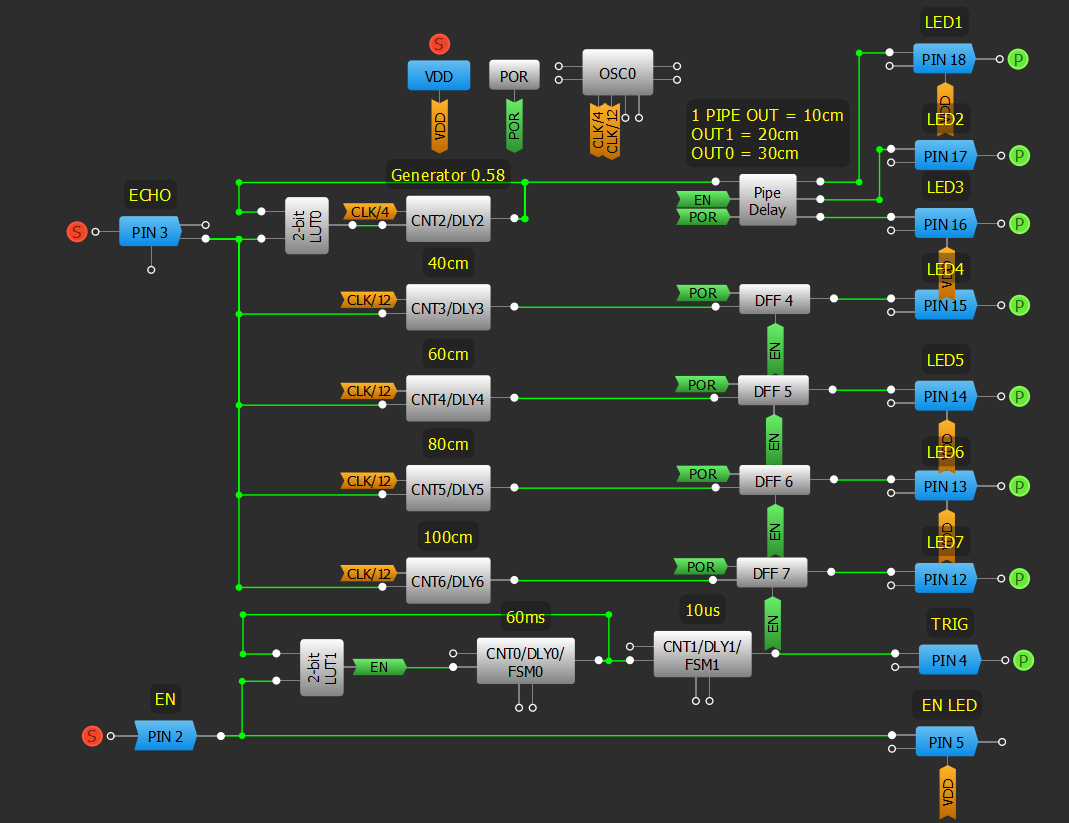

GreenPAK图

设计步骤

1. 为Echo配置GPIO输入，为Trig配置输出。
2. 添加LUT逻辑和CNT/DLY0来创建一个带有ENABLE信号的发生器。
3. 添加管道延迟和CNT/DLY2来创建检测距离的生成器。
4. 配置CNT/DLY块到前沿的延迟模式来测量不同的距离。
5. 添加和配置DFFs锁存距离数据。
6. 将每个DFF输出连接到所需的输出引脚，并配置为open-drain。
