经由I2C LED控制

基于脉冲控制中的应用

一个系统可能需要一个能在很宽的光谱中改变颜色的单个LED。为了实现这一点，RGB led控制是用来改变占空比为不同的颜色。一世²C在此应用程序作为一种简单的方法来改变占空比。

配料

任何GreenPAK与我²C
RGB LED
三个电阻

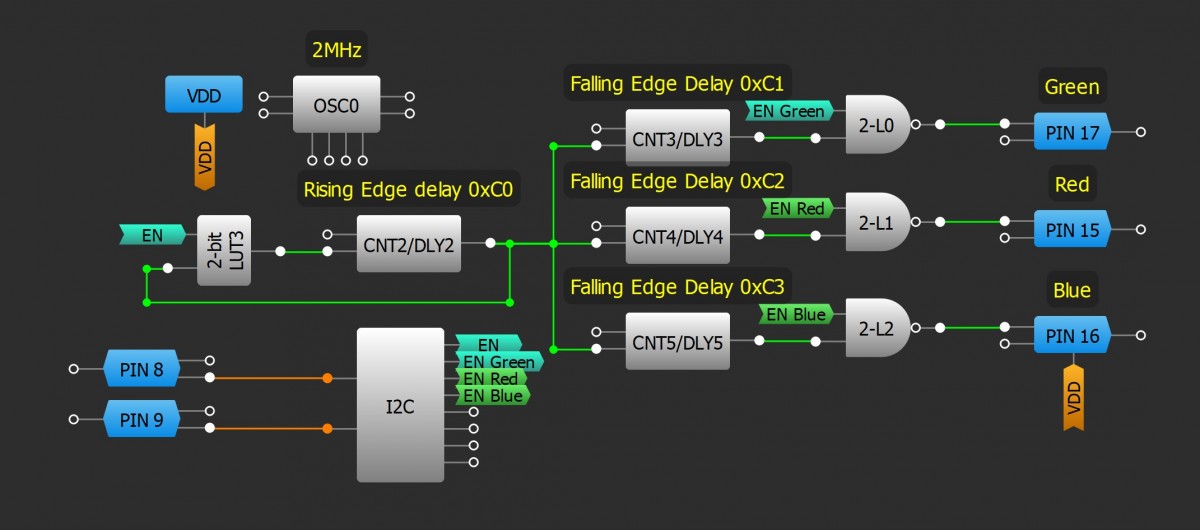

GreenPAK图

设计步骤

将GPIO引脚配置为RGB阴极连接的漏极输出。
添加LUT逻辑和CNT/DLY2，生成带有EN信号的发生器。
将一个CNT/DLY块配置为前沿的延迟。
使用。为每个输出添加和配置lut技术：配置标准逻辑瓦特/ LUT宏单元。
每个LUT的输出连接到所需的输出引脚。
一世²Ç虚拟输入可以单独或同时使用I来改变²Ç虚拟输出地址。
CNT/DLY块的计数器数据可以单独或同时使用I进行更改²C。

资源

GreenPAK Designer文件

LED控制通过I2C GP（4.43 KB）
