通信MUX使用I2C

通信协议的应用程序

一个我²当设计人员需要组合多个I时，使用C通信MUX²C输入信号，并将它们转发到单个输出行。

必要的组件

任何和我在一起的绿巴基斯坦²C
两个电阻
两个电容

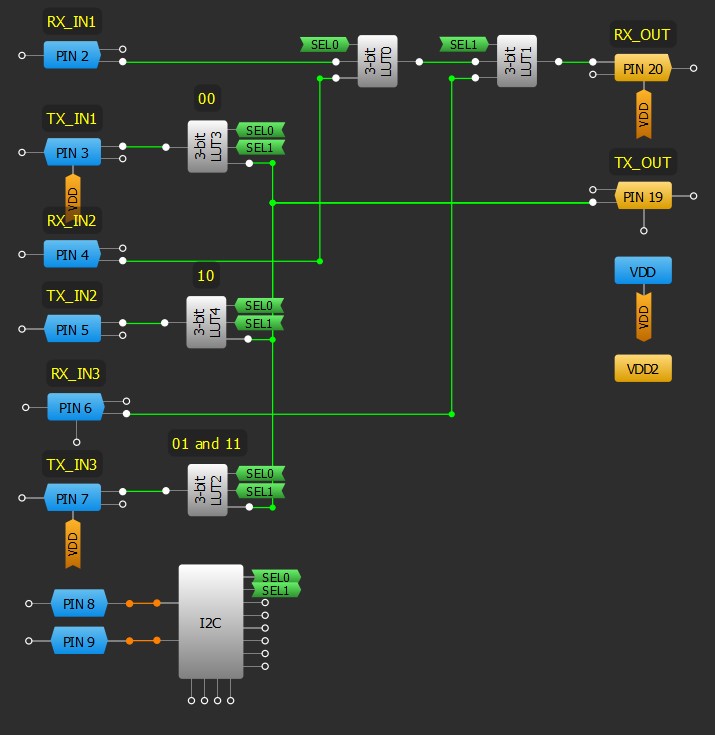

GreenPAK图

设计步骤

配置一个1:3的demux与LUTs共享从MCU发送到外部UART端口的TX信号。
配置一个3:1 mux与LUTs接收一个RX信号从外部UART端口到MCU。
使用我²选择输入端口。

资源

GreenPAK设计文件

通信MUX使用I2C(4.81 KB)
