重置IC.

重置IC.

包含复杂的、基于代码的集成电路(IC)的电子产品容易被锁定。这可能导致用户体验降低、组件损坏、安全问题,最终导致销量下降。一种解决方案是实现硬件复位电路,其检测锁定并向锁定IC发送硬复位信号。

GreenPak™是完全可定制的系统复位IC的理想解决方案。在GreenPak的可编程数字和模拟组件中,在令人难以置信的小包装中增加了对系统的额外稳定性。由于GreenPak完全在硬件中实施,因此从来没有任何担忧锁定或错过的事件。

系统重置的常用方法包括:

  • 手动复位
    • 单按钮
    • 双按钮
  • 看门狗监督员
  • 电压监测器
    • 过电压
    • 欠压

GreenPak对任何重置电路的好处

  • 系统稳定性
    • GreenPAK没有代码-代码可能导致错误、挂断或错过重置事件
    • GreenPAK是100%的硬件-在硬件中实现功能可确保稳定性
  • 能量消耗
    • GreenPak是低功率 - 通常在密封的移动设备中,具有不可移动的电池 - 每个UA计数
  • 快速响应时间
    • GreenPAK是异步的,并且能够立即响应—在某些情况下,对重置条件的快速响应对于用户体验非常重要
  • 可配置的复位脉冲时间
    • GreenPAK定时灵活-不同的微控制器需要不同的复位脉冲宽度
  • 大小
    • GreenPAK小到1.2 mm²-移动和可穿戴电子设备-每毫米计数
  • 可配置GPIO
    • GreenPAK信号布线灵活–PCB布局和布线
    • GreenPAK I/O可配置-上拉/下拉电阻器
    • GreenPak逻辑可配置 - 高效/高

资源利用

GreenPak通常可以在一个小型设备中实现多种功能。这不仅限于重置或监督应用程序。亚博国际官网平台网址只需一个GreenPak设备即可实现胶合逻辑,定时调整,复位,电源排序,LED控制等,具体取决于设计要求和资源配置。以下是在我们最小的GreenPak设备中实现不同类型的复位功能时,资源利用率的粗略指南。较大的GreenPak设备还可以实现这些功能,并且当附加功能集成时,可以为设计带来更多值。

格林帕克 单按钮 双按钮 看门狗定时器 单电压 双电压
SLG46108V.

SLG46110V.
SLG46120V电源

手动复位

通常用于具有不可移动电池的手持设备或笔记本电脑,手动复位依赖于用户触发事件。这改善了用户体验频繁,意外的重置事件可能会令人沮丧。

  • 单个按钮 - 为指定时间保持单个按钮
  • 双重按钮 - 为指定时间同时握住两个按钮

关键设计考虑因素

  • 按钮配置–GreenPAK的GPIO上可配置的上拉/下拉电阻使任何按钮配置的实现都很简单。
  • 消除故障-物理按钮出现故障,但使用GreenPAK digital,只需一次延迟即可解决去嵌和设置时间问题。
  • 设置时间(T-Setup) - 延迟通常内置,因此意外按压不会触发重置。使用GreenPak集成的CNT / DLY块之一,设置时间可以从毫秒到秒。

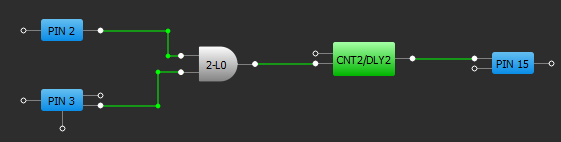

GreenPAK双按钮实施

看门狗监督员

MCU或DSP有时会发送观察脉冲,表示正常操作。使用GreenPak监控此脉冲可以确保如果MCU体验锁定或不稳定的行为,则会确保发送复位信号

关键设计考虑因素

  • 看门狗计时-不同的MCU将以不同的规则间隔发送看门狗脉冲。GreenPAK的完全可配置的CNT/DLY块提供了与各种看门狗窗口配置一起工作的灵活性。

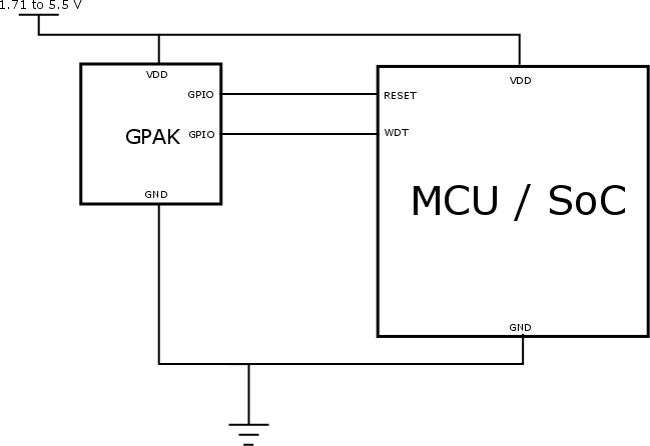

GreenPak WDT实现

电压监测器

对于在低压供电轨上运行并具有窄裕度供电公差的系统,GreenPAK可以监控供电或传感器电压。

关键设计考虑因素

  • 过电压/欠压阈值 - 电源公差变化,但使用GreenPak具有集成ACMP可以在各种用户指定条件下触发重置
  • 对时间敏感的电压限值–对于某些系统,超出限值的电压变化周期是可以容忍的。GreenPAK的可配置CNT/DLY块可用于拒绝复位
  • 滞后 - 返回标称电压可以包含滞后。GreenPak的ACMP可以配置25,50或200 mV滞后

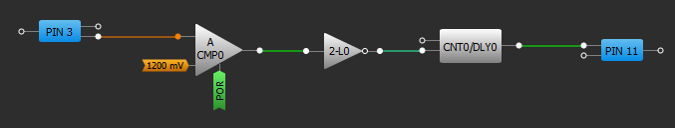

GreenPak欠压实现
