偏心旋转质量电机控制

偏心旋转质量电机控制

为产品添加振动是创造感官丰富的用户体验的好方法。最简单的方法是增加一个小偏心旋转质量(ERM)电机。这些电动机利用附着在轴上的不平衡的重量,围绕轴的轴线产生不均匀的向心力。

使用GreenPAK™ 通过低压差调节器(LDO),提供完全可定制的低功耗解决方案,以驱动和控制各种适用于移动电话、游戏控制器等设备的小型ERM电机,等。GreenPAK中的可编程数字和模拟资源可以轻松实现自定义功能,以区分您的触觉体验,以及保护功能,以确保平稳和安全的操作,包括:

  • 定制振动强度
  • 自定义振动模式和定时
  • 制动
  • 自定义电机启动和
  • 过电流/短路保护
  • 超温保护

GreenPAK为ERM电机控制带来的好处

  • 灵活性
    • GreenPak VDD为2.5至5.0 V.
    • GreenPAK集成了可编程按钮反弹跳延迟
    • GreenPak的集成电路间电路(I2C)接口允许更改振动模式和时序
    • GreenPAK通用输入/输出(GPIO)布线灵活,确保PCB布线的复杂性最低
  • 能量消耗
    • GreenPAK是低功耗的
  • 系统稳定性
    • GreenPak已集成LDO保护
    • GreenPak是零代码 - 在硬件中实现功能确保稳定性
    • GreenPAK可以集成许多组件,确保更少的故障点

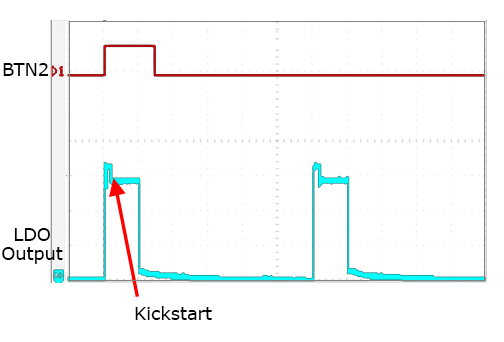

振动图案化和强度

使用GreenPak的可编程数字和时序块可以制作许多不同的振动模式。随着LDO集成到GreenPak中,可以通过I2C使用数字逻辑和最多32个不同的电平在两个电压输出之间切换,也可以产生不同强度的振动。

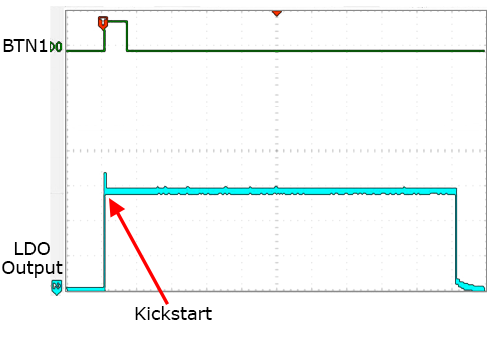

kickstart.

  • 为了快速启动ERM电机,可以在较高的电压下在短时间内驱动它是有用的。这克服了静止质量的动力,并允许清洁振动模式。

制动

  • 一些ERM电机包括用于制动的特殊销。使用数字逻辑和GreenPak的可配置GPIO,随时驱动制动销,电机应停止很容易。

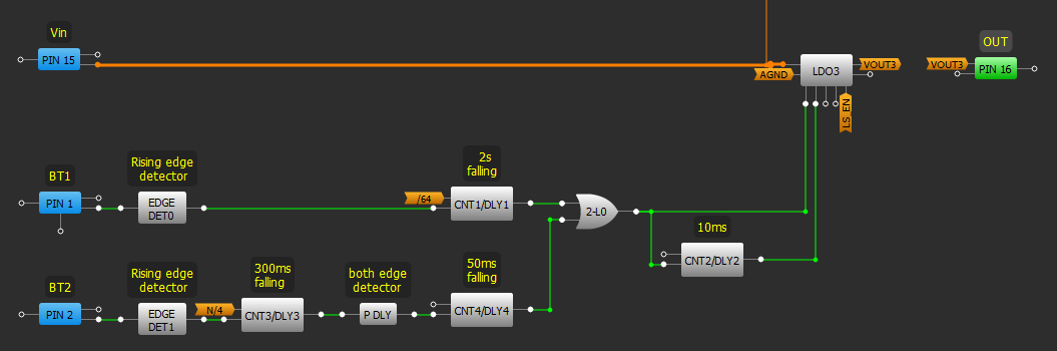

GreenPAK中的模式和启动电路

保护

GreenPAK中的LDO包含过电流和短路检测,一旦发生故障,将导致LDO关闭。此外,采用集成温度传感器和可编程模拟比较器(ACMP),也可以方便地实现超温关机。

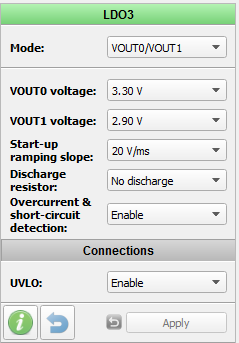

过电流和短路保护LDO设置
GreenPAK中的过温保护电路
