这种技术可以在任何GreenPAK中使用。由于输入频率范围由最大FSM计数器数据的限制，但最好使用一个16位的FSM。所述PWM输入检测频率应比占空比基准频率提高精度慢得多。

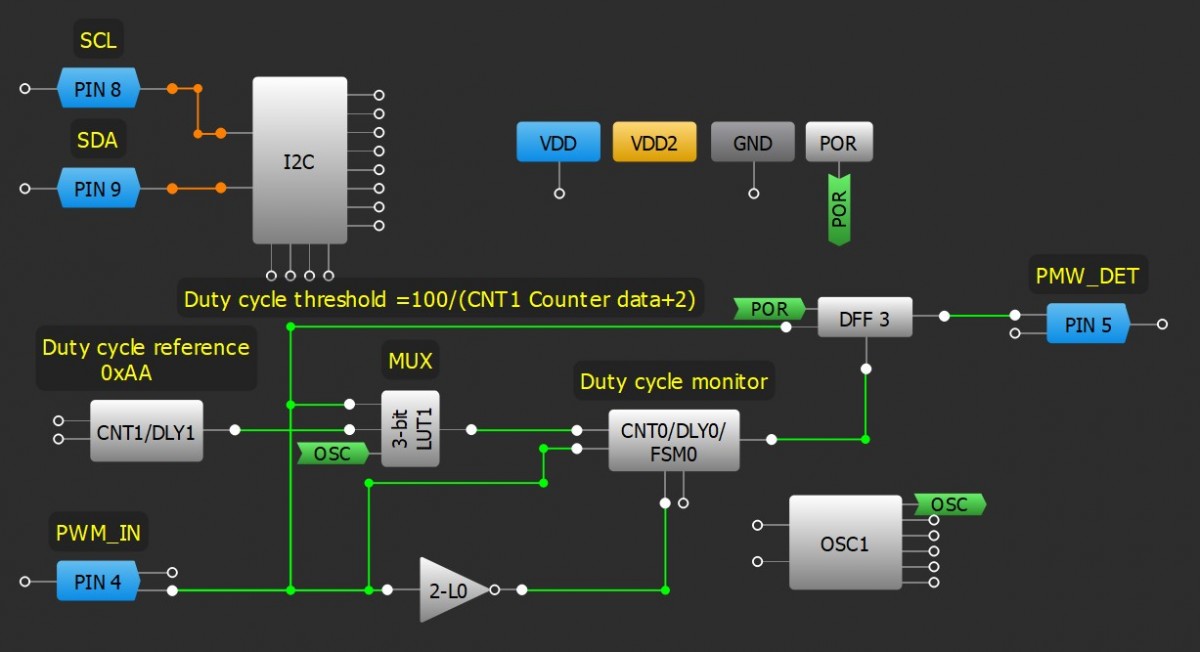

占空比检测对于应用如过载保护，DC / DC转换，伺服电机控制，和协议检测重亚博国际官网平台网址要。这样的设计可以使用GreenPAK与FSM块容易地实现（对于下面的例子中一个SLG46826芯片被使用，见图A）。

在实现上面显示，当PIN#4高，FSM0开始倒数，由内部振荡器时钟。FSM0被引脚#4上的上升边设置为65535。当引脚#4变低时，FSM0开始以内部振荡器的频率除以CNT1的数据值向上计数(图B)。如果FSM0达到65535,DFF3将被引脚#04的下一个上升边设置为低，这标志着占空比低于设定的阈值。

通过I2C改变CNT1计数器数据值，可以调节占空比参考频率。为计算占空比阈值，使用如下公式:
