电源定序器
电源定序器
为独特系统量身定制的电源序列器
成功地给系统通电是很棘手的。断电也可以。时间安排、事件顺序和功率级别需要恰到好处，以确保系统功能和稳定性。使用电源定序器还可以防止不必要的电流消耗，而部分设计闲置，等待先决条件的系统供电。一些FPGA可能需要超过10个导轨，如果使用分立元件排序，可能会带来额外的功率和板空间开销。
使用GreenPAK™ 系列设备，很容易实现定制电源定序器设计在一个非常小的面积，使用最小的电源和板空间。当搭配超低的微型RDSON公司格林菲特™ 集成电源开关，电源排序与对话是一个非常有效的解决方案。
通常在单个系统中的各种组合中，一些用于电源测序的常用方法包括：
- 定时
- 电源良好
- I2C确认
- 电压传感
GreenPAK对电源排序的好处
- 系统稳定性
- GreenPAK是零代码的——硬件实现特性确保了稳定性
- GreenPak可以集成许多组件，确保更少的失败点
- 耗电量
- GreenPAK是低功耗的-可以连续运行而不破坏电力预算
- 大小
- GreenPAK小到1.2 mm²
- 灵活性
- GreenPAK GPIO可配置-上拉/下拉电阻、推挽、漏极开路等。
- GreenPAK GPIO路由灵活–确保PCB路由的复杂性最低
- GreenPAK集成了许多通用组件-生成自定义时序和逻辑，以满足许多电源定序器设计的要求

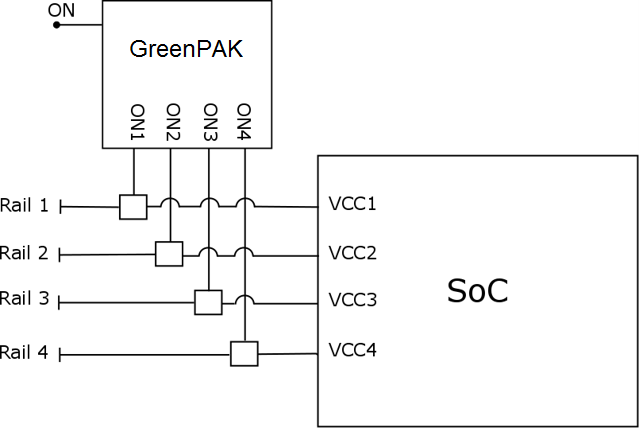

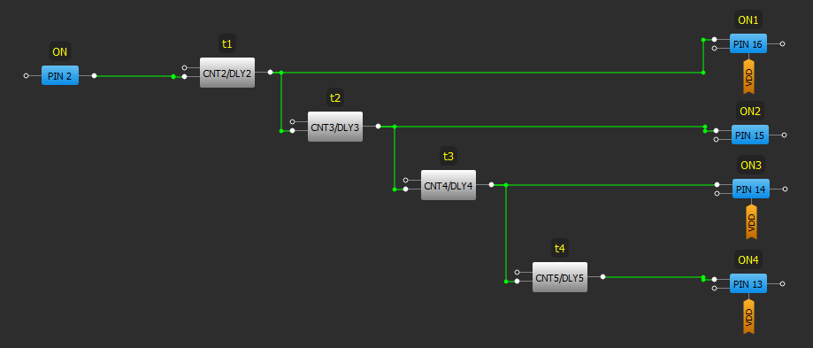

固定延迟排序
对多个子系统排序的一种方法是为每个启动顺序分配固定的时间量。这适用于没有功率良好信号的系统。找到一个离散的解决方案，需要精确的延迟时间可能需要几个小时，但由于GreenPAK的可配置逻辑和时间资源，开发一个定制系统是很容易的。
关键设计考虑因素
- 延迟时间–使用GreenPAK的内部振荡器和CNT/DLY块，可以满足广泛的定时要求
- 信号极性–GreenPAK可配置为使用集成逆变器和LUT输出高电平或低电平

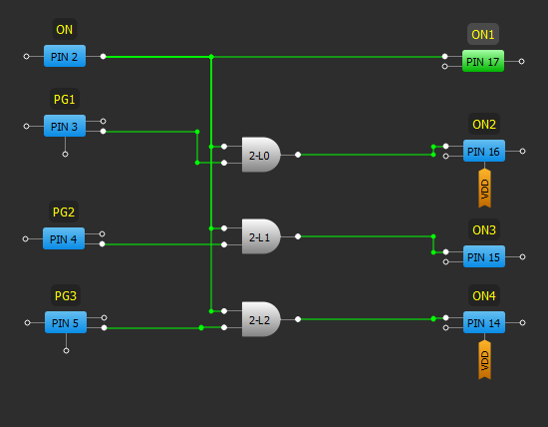

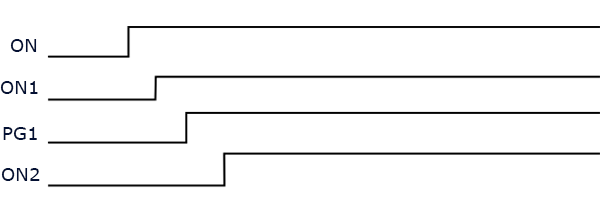

电源良好
许多集成电路有能力产生一个电源良好（PG）信号，一旦各自的系统完成了他们的启动程序。这在启动时间不固定且可能取决于多个变量的系统中非常有用。
关键设计考虑因素
- ON和PG信号极性–GreenPAK可配置为使用集成逆变器和LUT输出有源高电平或低电平。

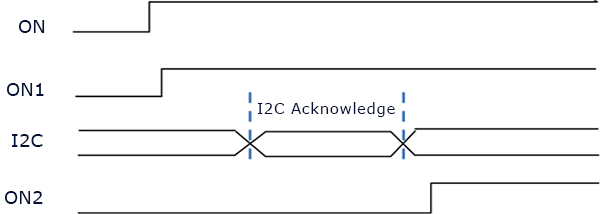

I2C确认
I2C可编程系统的另一个选择是向电源定序器（在本例中为GreenPAK）发送一个命令，让它知道启动已成功完成。使用GreenPAK的I2C虚拟输入，很容易将I2C命令视为数字电源良好信号。
关键设计考虑因素
- I2C速度–GreenPAK I2C支持高达400 kHz
- I2C地址–GreenPAK最多可以有16个唯一的I2C地址

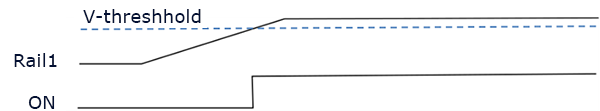

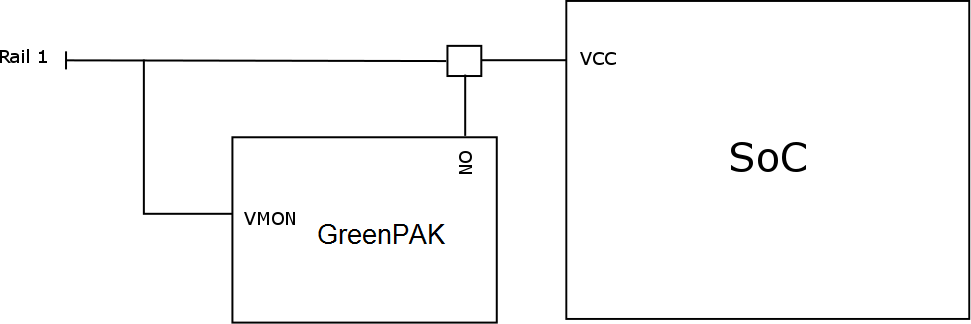

电压传感
为了保证系统的稳定性，许多soc、dsp和fpga需要最低的启动电压。只需使用GreenPAK的可配置模拟比较器，就可以监测钢轨的功率水平。
关键设计考虑因素
- 过电压/欠电压阈值–电源容差各不相同，但使用带集成ACMPs的GreenPAK可在用户指定的各种条件下实现可靠的排序
- 对时间敏感的电压限值–对于某些系统，超出限值的电压变化周期是可以容忍的。GreenPAK的可配置CNT/DLY块可用于拒绝低于大范围时间阈值的重置事件
- 滞后–标称电压要求可能包含滞后。GreenPAK的ACMP可配置25、50或200 mV滞后
