超级电容器接口集成电路
超级电容器接口集成电路
定制的超级电容器为不同的应用程序接口电路亚博国际官网平台网址
超级电容器正在激增给他们的高能量密度与正常的电容,低有效串联电阻(ESR)和高耐用性比传统电池时重复收费。
有效地设计与超级电容器,支持接口电路通常需要以下功能:
- 活动单元格平衡
- 超级电容器充电和放电
- 保持一个固定的输出电压
- 电解液干检测
- 纹波电流和温度监控
- 反向电压,收费过高和短路保护
GreenPAK™产亚博电竞菠菜品是一个理想的解决方案来执行这些supercapacitor-based系统支持功能。与昂贵的专用集成电路和专业能力有限,GreenPAK部分定价有竞争力,可以快速定制的可编程的阈值和时间,并消除许多外部设置组件。
GreenPAK福利超级电容器接口电路
灵活性
- 定制的解决方案为您的特定的超级电容器的选择和系统管理
- 完全可配置异步状态机逻辑,和I / O
- 可编程的阈值和时间保证一切都是优化您的系统
小尺寸
- 选择满足您的需要的最小GreenPAK部分尺寸从1.2毫米²
- 配置功能你需要GreenPAK集成电路资源的高效利用
- 不需要很多外部设置组件
低成本
- 得到价格有竞争力的GreenPAK解决方案打开新市场,因为他们使超级电容器技术以前浪费的应用程序亚博国际官网平台网址
例子超级电容器接口电路
找到例子超级电容器接口电路在本网页的相关资源部分,包括设计工具箱应用注释和参考设计超级电容器活跃细胞平衡和充电。每个这些资源都有一个关联的开源GreenPAK设计师设计文件,可以修改。
突出显示的下面是两个例子函数GreenPAK可以配置。
活动单元格平衡

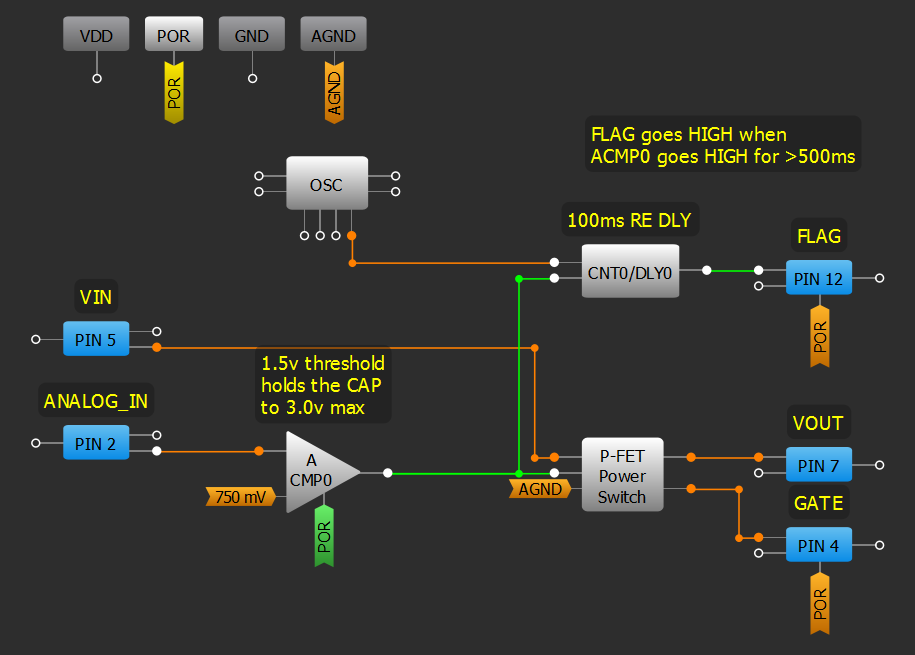

超级电容器的额定5.5 v往往是一堆两个单元的额定电压2.7 v。同样,高电压超级电容器模块(例如额定48 v或更多)有更多的堆细胞达到其额定电压。细胞平衡需要确保每个细胞保持在其额定电压,因为不可避免的不匹配会导致过电压故障条件在操作期间。一个简单的模块式超级电容器使用GreenPAK活跃细胞平衡解决方案所示图1和相应的GreenPAK设计实现所示图2。
关键设计注意事项
- 当超级电容器达到充电的电压阈值,一个活跃的细胞平衡电路允许电流通过一个平衡电阻。GreenPAK模拟与电压比较器参考,可以配置为特定的应用程序需求。
- 国旗输出信号收费过高,可以配置为高如果通过超级电容器的电压仍高得超过设定时间。GreenPAK完全可编程CNT /海底块提供的灵活性与广泛的合作时间配置。
- 每个细胞平衡模块可以堆叠在彼此之上创建一个系统,可以几堆超级电容器串联。
- ESD二极管是可选的,但是建议由用户应用超级电容器是可拆卸的。亚博国际官网平台网址
超级电容器充电和放电

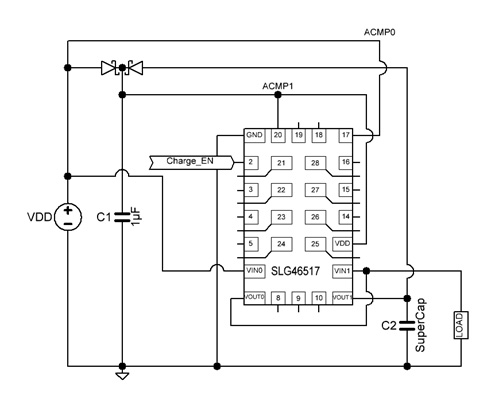

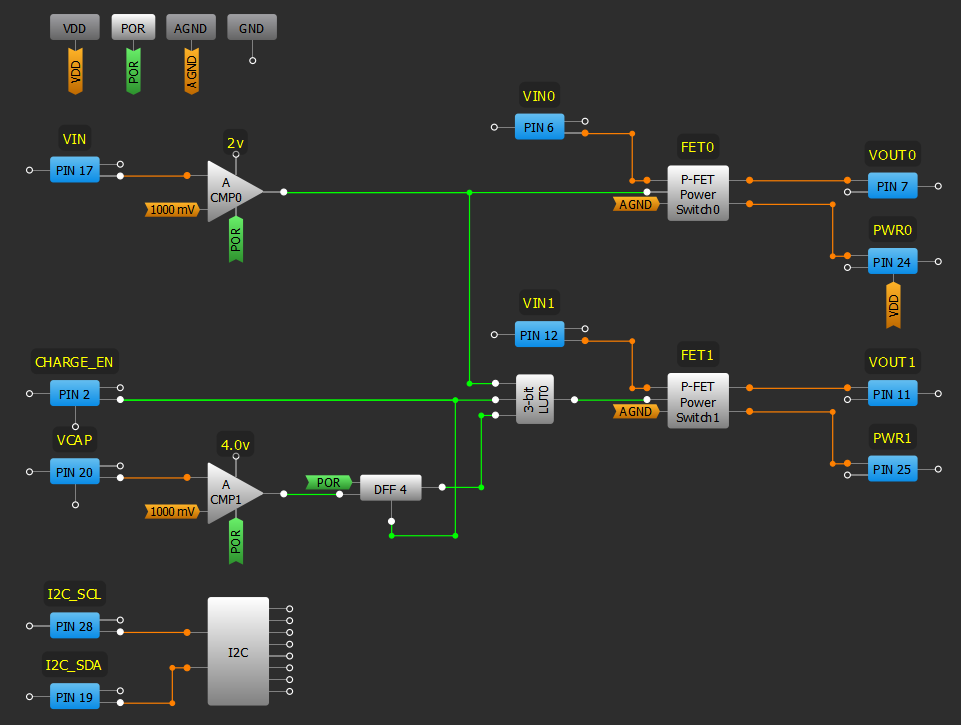

与集成GreenPAK充放电功率开关可以配置1-cell超级电容器所示图3电路和相应的图4GreenPAK设计实现。
关键设计注意事项
- 超级电容器电源管理电路应该一个超级电容器充电一个预先确定的电压,然后放电时的主要供应电压低于一组电压。每个GreenPAK包括几个GPIOs、查找表ACMPs,计数器可以配置。
- 为了让外部主机控制器来决定何时开始收费超级电容器,可以轻松配置来接收Charge_EN GreenPAK信号的GPIO管脚。
- 常见的有旁路模式为负载直接从主电源,超级电容器充电模式充电,放电模式当超级电容器必须电力负载。用户可以定制GreenPAK实现所有这些模式所示图4。
