概述
iW3612可在100V的宽输入电压范围内工作交流230 v交流．该器件为8W至25W范围的LED灯具提供了高效的固态照明解决方案。
iW3612采用瑞萨专有的无闪烁™技术，消除了LED闪烁，并允许与业界最广泛的调光器一起使用。此外，iW3612集成了瑞萨专有的PrimAccurate™主侧控制技术，通过消除对传统光耦合器和外部补偿组件的需求，最大限度地减少了外部组件数量，减小了解决方案的尺寸和成本。
iW3612集成了创新的过温(OTP)保护降额功能，使用外部NTC设备来监控LED灯具的温度。OTP降额功能通过在过热事件期间降低LED的输出电流来保护LED驱动电路，即使在过热情况下也能连续输出光。
有关高功率因数(>0.9)的类似特性-请参阅iW3614LED驱动页面。
iW3612功能框图

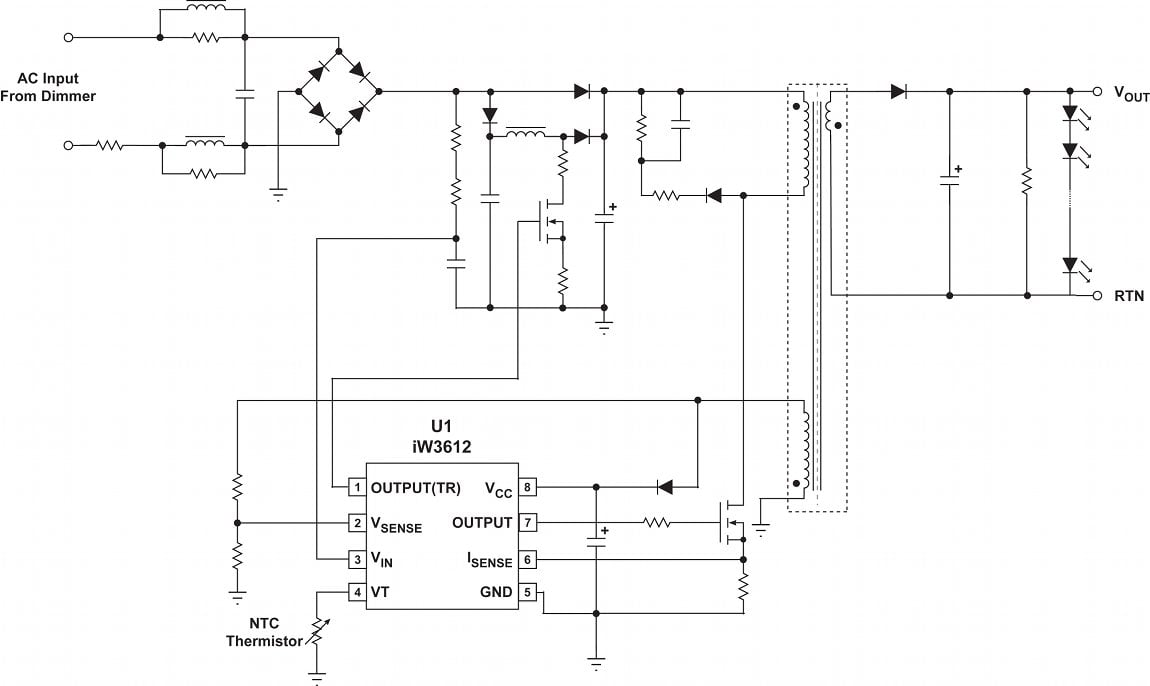

iW3612典型应用示意图亚博国际官网平台网址
- PrimAccurate™-隔离离线AC/DC控制器
- 集成瑞萨的无闪烁™技术-消除LED闪烁
- 适用于8W至25W离线LED应用亚博国际官网平台网址
- 45Hz至66Hz线路频率范围- 50Hz/60Hz兼容
- 广泛的调光器能力-前缘，后缘和非传统R, R- c和R- l类型-调光器类型的自动检测
- 1%至100%宽调光范围
- 自动检测和操作没有调光器
- 最佳效率准谐振模式- 85%(无调光器)
- 低10 μ A启动电流
- 完全保护温度，感应电阻短路，LED开路和短路，过电压条件
- LED温度保护-外部NTC输入以减少过热状态下LED的驱动
- 3W至15W固态照明应用亚博国际官网平台网址
- 可调光LED灯具
设计与开发
适应型模型
通过单击“产品选项”表中的产品，可以找到SamacSys的原理图符号、PCB占地面积和3D CAD模型。亚博电竞菠菜如果一个符号或模型是不可用的，它可以直接从网站请求。
