概述
高PF，低THD
iW2206 boost PFC控制器使用Dialog的PF-BoostTM在整个输入电压范围内提供高功率因数(>0.9)和低THD(<10%)满载，并能实现满足IEC61000-3-2对谐波电流的要求的解决方案。设备在230V下空载待机功耗小于150mW交流高达100W输出功率的设计，使其成为固态照明的理想选择，其中前端转换器总是打开的。
iW2206集成了一系列的保护功能，包括输出过压，过功率，输入过压和欠压，过流和感应电阻短路保护，开环和过温保护。该设备是一个微小的SOT23-6包，使总解决方案尺寸更小。
iW2206典型应用示意图亚博国际官网平台网址

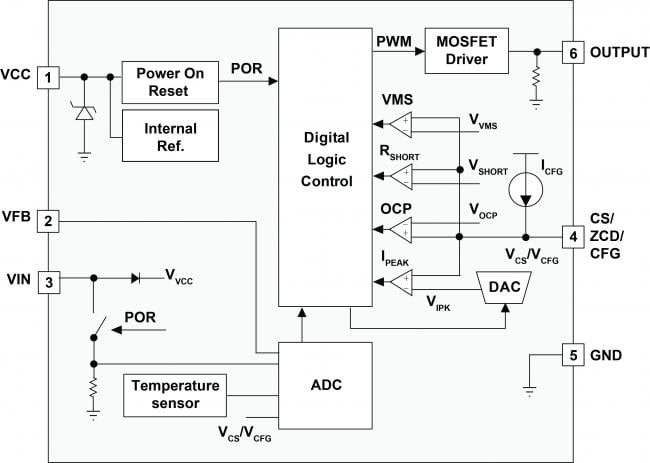

iW2206功能框图
SOT23-6中的PFC升压控制器
能满足IEC61000-3-2谐波电流要求吗
PF > 0.9和THD < 10% @满载跨输入电压
最大输出功率250W
支持宽交流输入电压- 90V交流305 v交流紧密交流负载和线路调节(±3%)
快速PFC准备时间< 0.2s
待机功率- 100W时< 150mW，输入电压230V交流
关闭功能
- 拉下VFB引脚以降低待机功率
充分的保护
- 输出过电压，过功率，过电流，感应电阻短路保护
- 输入电压欠压和过压保护
- 内置过热保护
- 开环保护
- 高功率USB Type-C™适配器和集线器
- 商业照明:外部夹具驱动
设计与开发
适应型模型
通过单击Product Options表中的产品，可以找到来自SamacSys的原理图符号、PCB占地面积和3D CAD模型。亚博电竞菠菜如果没有可用的符号或模型，可以直接从网站上请求。
